结构零件
汽车组件
工业设备
工装夹具
耗材特性
UltraPA-GF 通过特殊工艺将玻璃纤维与聚酰胺材料完美结合，显著提升了材料的刚性、耐热性和尺寸稳定性，同时保持了优异的机械性能，是工业级3D打印的理想选择。
卓越的机械性能
采用玻璃纤维增强技术，抗拉强度达到86MPa，拉伸模量高达5118MPa，弯曲强度137MPa，弯曲模量4135MPa，具有极高的刚性和承载能力，适用于高强度结构件制造。
优异的热性能
热变形温度（HDT）高达180℃（0.45MPa），维卡软化温度超过200℃，可在高温环境下长期稳定工作，热膨胀系数低，尺寸稳定性优异。
出色的耐化学腐蚀性能
对多种化学品、油类、酸碱具有良好的耐腐蚀性，在恶劣工业环境中仍能保持稳定的性能，延长零件使用寿命，降低维护成本。

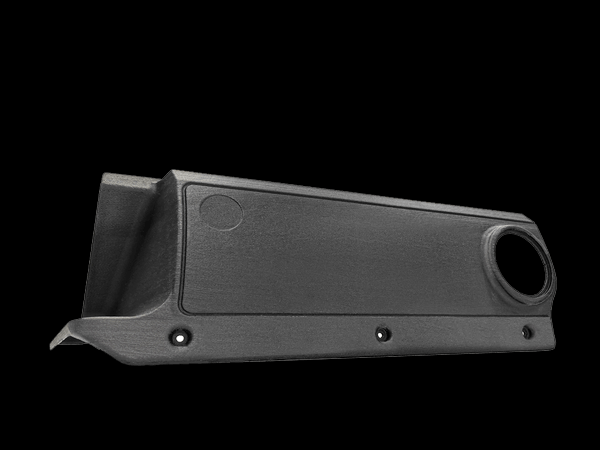

打印效果预览
使用 CreatBot 耗材的打印优势
高强度与刚性
玻璃纤维的加入显著提升了材料的机械性能，拉伸模量达到5118MPa，弯曲模量4135MPa，比普通PA材料刚性提升超过50%，可替代金属零件用于高负载应用场景。
卓越的尺寸稳定性
玻璃纤维有效抑制了材料在打印过程中的收缩和翘曲，打印大型零件时仍能保持高精度，尺寸偏差小于0.2%，无需复杂的后处理即可获得精密配合的零件。
优异的耐高温性能
热变形温度180℃，可在高温环境下长期稳定工作，适用于汽车引擎盖下、工业设备等高温应用场景，相比普通PA材料耐温提升约60℃。
支持的3D打印机
CreatBot工业级3D打印机专为高性能材料设计。以下机型配备加热腔室和高温喷头，提供专业级打印效果。
技术数据表
| 项目 | 数据 |
|---|---|
| 打印前烘干条件 | 80-100℃，6-8 H |
| 喷嘴温度 | 300-320℃ |
| 喷嘴直径 | 0.4 / 0.6 / 0.8 / 1.0 mm |
| 打印平台表面处理 | 3D 打印喷雾 / PVP 固体胶 / 专用胶水 |
| 打印平台温度 | 70-90℃ |
| 腔体温度 | / |
| 冷却风扇 | OFF |
| 打印速度 | 30-120 mm/s |
| 物理性能 | 测试方法 | 数据 |
|---|---|---|
| 密度 | ISO1183 | 1.27g/cm³ |
| 饱和吸水率 | 25℃，55%RH | 1.75% |
| 熔融指数 | 340℃，2.16 kg | 7.6g/10 min |
| 熔融温度 | DSC, 10℃/min | 237℃ |
| 维卡软化温度 | ISO 306, GB/T 1633 | / |
| 热变形温度 | ISO 75, 0.45MPa | 180℃ |
| 机械性能 | 测试方法 | 数据 |
|---|---|---|
| 拉伸强度 XY | ISO 527, GB/T 1040 | 86 MPa |
| 拉伸强度 Z | ISO 527, GB/T 1040 | 59 MPa |
| 杨氏模量 XY | ISO 527, GB/T 1040 | 5118 MPa |
| 杨氏模量 Z | ISO 527, GB/T 1040 | 3952 MPa |
| 断裂伸长率 XY | ISO 527, GB/T 1040 | 2.71% |
| 断裂伸长率 Z | ISO 527, GB/T 1040 | 1.78% |
| 弯曲强度 XY | ISO 178, GB/T 9341 | 137 MPa |
| 弯曲强度 Z | ISO 178, GB/T 9341 | / |
| 弯曲模量 XY | ISO 178, GB/T 9341 | 4135 MPa |
| 弯曲模量 Z | ISO 178, GB/T 9341 | / |
| 冲击强度 XY | ISO 179, GB/T 1043 | 7.97 kJ/m² |
| 冲击强度 Z | ISO 179, GB/T 1043 | / |
常见问题
UltraPA-GF 与 UltraPA-CF 有什么区别？如何选择？
UltraPA-GF 使用玻璃纤维增强，具有更高的刚性和耐热性，热变形温度180℃，适合对刚性和耐高温要求高的场景；UltraPA-CF 使用碳纤维增强，重量更轻，强度更高，适合对重量敏感的应用。选择时可根据具体需求：需要高刚性选GF，需要轻量化选CF。
UltraPA-GF 打印时需要注意哪些关键参数？
打印前必须充分烘干（80-100℃，6-8小时），喷嘴温度建议280-320℃，热床温度70-90℃，建议使用硬化钢或红宝石喷嘴以抵抗玻璃纤维的磨损，打印速度30-120mm/s，腔体保温效果更佳。
UltraPA-GF 适用于哪些型号的 CreatBot 打印机？
适用于 CreatBot 全系列高温工业级3D打印机，包括 D400 HS、D600 Pro3 HS 等型号。要求打印机喷嘴温度能达到300℃以上，具备恒温腔体和高温热床功能，以确保最佳打印效果。
UltraPA-GF 的吸水率如何？如何正确储存？
饱和吸水率为1.75%，吸湿后会导致打印质量下降和性能降低。打印前必须在80-100℃下烘干6-8小时，打印后的零件建议密封保存或在干燥环境中使用，避免长期暴露在潮湿环境中。
UltraPA-GF 可以打印哪些类型的零件？
适用于多种工业零件：结构支架、汽车引擎盖下组件、工业设备外壳、工装夹具、耐热功能件、电气绝缘件等。特别适合需要高刚性、耐高温、尺寸稳定性好的应用场景。
UltraPA-GF 的耐温性能如何？
热变形温度（HDT）为180℃（0.45MPa下测试），维卡软化温度超过200℃，可在150℃以下环境长期稳定工作，短期可承受更高温度，适合汽车和工业高温应用场景。
